Extension Module
S-8X8T
โมดูลขยาย 8DI + 8DO Transistor
฿1,990
ราคารวม VAT แล้วฟรีค่าส่ง เมื่อซื้อครบ ฿2,000
ประเภท
Digital I/O
Digital Input
8 จุด
Digital Output
8 จุด (Transistor)
Series
S-Series
1
ฟรีค่าจัดส่งเมื่อสั่งซื้อครบ ฿2,000
รับประกันสินค้า 1 ปี
ปรึกษาฟรี ตลอดการใช้งาน
จัดส่งภายใน 1-3 วันทำการ
คู่มือออนไลน์
ปัญหาที่พบบ่อย & วิธีแก้
คู่มือและดาวน์โหลด
เรียนรู้วิธีใช้งาน
คุณสมบัติเด่น
- ต่อข้างๆได้มากสุด 16 ตัว
- รับไฟขาเข้า DC 24V±20%
- ขยาย Digital Input (X) 8 ช่อง
- High-speed Counter: 2 ขา Single-phase (X0、X2) 200kHz 2 ขา Single-phase (X1、X3) 20kHz
- AB Phase Counter: 2 ขา AB phase (X0X1、X2X3) 200kHz
- สามารถต่อได้ทั้งแบบ Sink หรือ Source แล้วแต่ Common
- แรงดันสัญญาณ Digital Input DC 24V±20%
- ขยาย Digital Output (Y) 8 ช่อง
- ชนิดของ Output: Transistor NPN
- Pulse Output: 4 ช่อง ความถี่สูงสุด 200kHz
- Maximum Inductive Load: 6W
- Maximum Resistance Load： Single Point 0.3A, Total Point 1A
คลิปสอนใช้งาน
Shorts
คลิปสั้น (3)รายละเอียดสินค้า
โมดูลขยาย Digital I/O สำหรับ Samkoon PLC รุ่น S-Series มี 8 Digital Input + 8 Digital Output แบบ Transistor
สเปคสินค้า
ประเภทDigital I/O
Digital Input8 จุด
Digital Output8 จุด (Transistor)
SeriesS-Series
รายละเอียดทางเทคนิค
โครงสร้าง

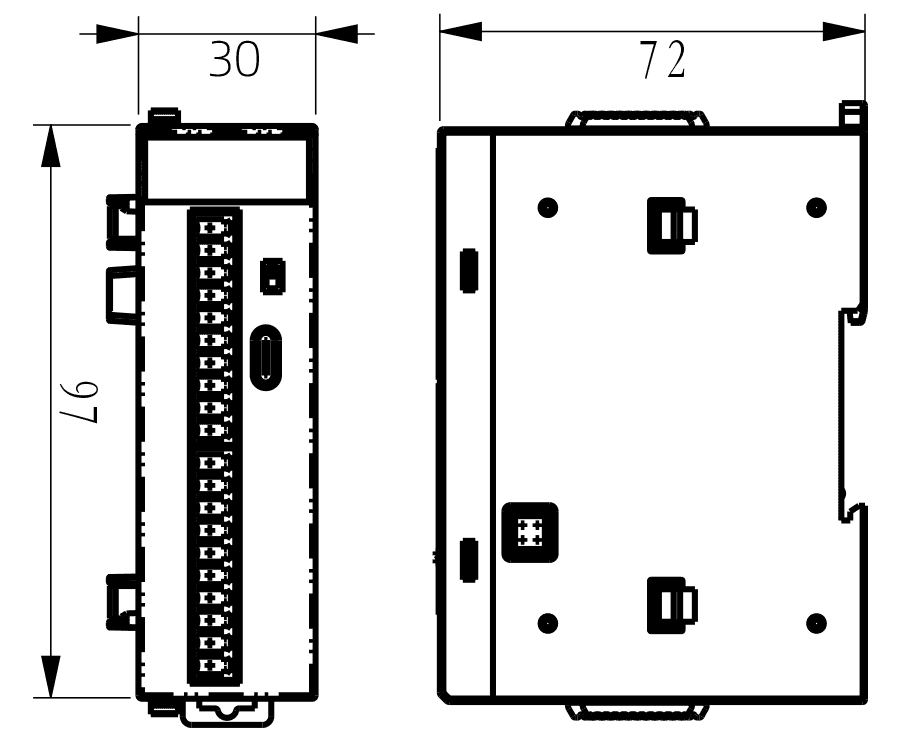

ขนาด (มม.)30 x 97 x 72
น้ำหนัก (กรัม)109
พลังงาน
พาวเวอร์ซัพพลายDC 24V±20%
ภาค Input
จำนวน Digital Input8
การต่อ Inputสามารถต่อได้ทั้งแบบ Sink หรือ Source
แรงดันสัญญาณขาเข้าDC 24V±20%
AB Phase Counter2 ขา AB Phase Counter (X0X1，X2X3) ความถี่สูงสุด 200kHz
High-speed Counter2 ขา Single-phase (X0，X2) 200kHz 2 ขา Single-phase(X1，X3) 20kHz
ภาค Output
จำนวน Digital Output8
ชนิดของ OutputTransistor NPN
Pulse Output4 ช่อง ความถี่สูงสุด 200kHz
Maximum Inductive Load6W
Output Load ImpedanceSingle Point 0.3A, Total Point 1A
การเชื่อมต่อ
RS485มี (1 ช่อง)
USBUSB Type-C
สภาพแวดล้อมการทำงาน
อุณหภูมิที่รองรับ-20°C~55°C (ไม่มีการแช่แข็ง)
ความชื้นที่รองรับ5~95%RH (ไม่มีการควบแน่น)
การทนการสั่น10～25HZ (ทิศทาง XYZ 2G/30 นาที)
มาตราฐาน
การทนแรงดันสูง1000V AC 1 นาที
FCCFCC Class A
มาตราฐาน CEEN55032 และ EN55035
ระดับการป้องกันIP30
ซอฟต์แวร์
ซอฟต์แวร์SamSoar2022
