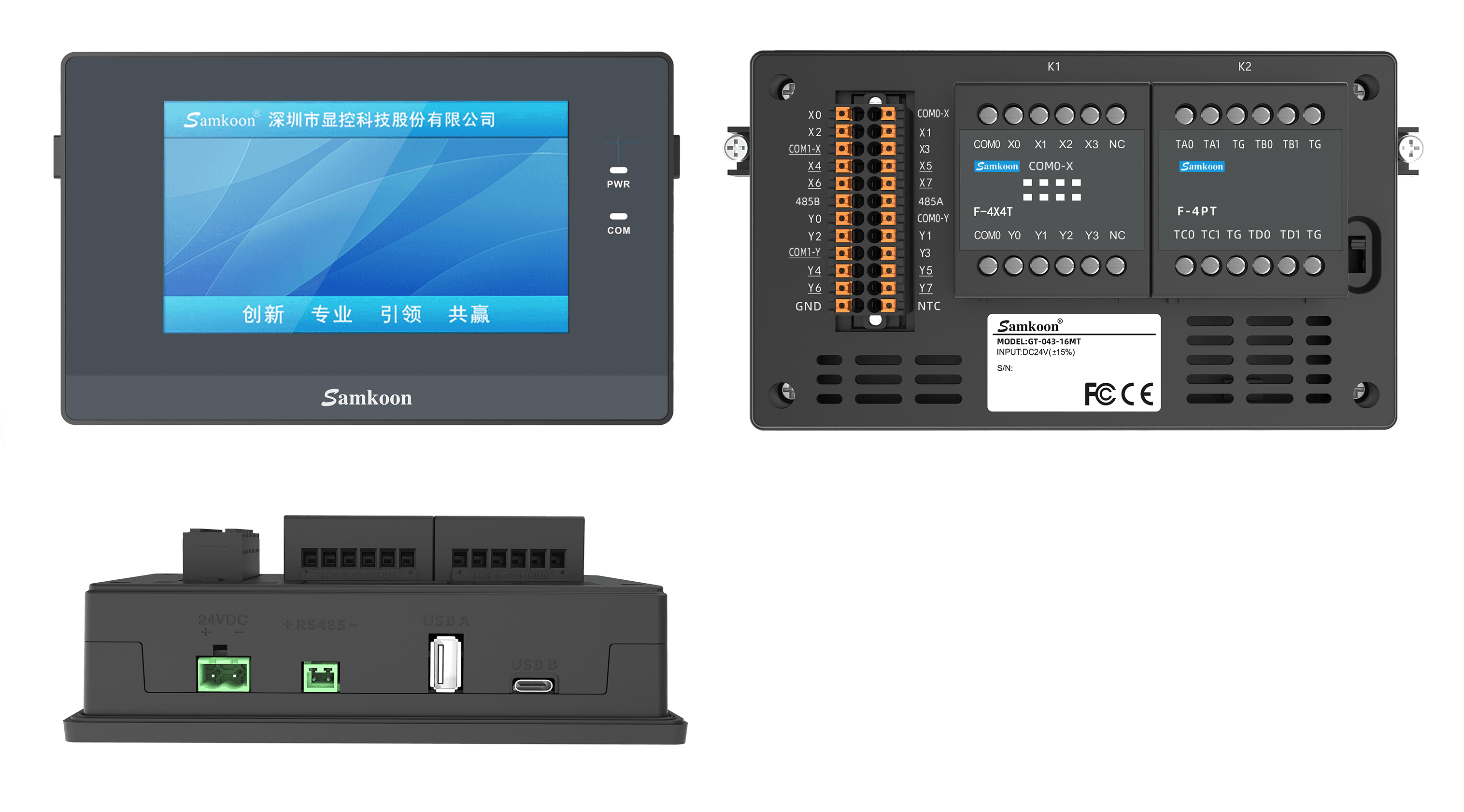

GT-043-16MR
หน้าจอ 4.3" + PLC 16 I/O Relay
฿5,490
ราคารวม VAT แล้วฟรีค่าส่ง เมื่อซื้อครบ ฿2,000รับประกัน 1 ปี
พร้อมส่ง · จัดส่ง 1-3 วันทำการ
ใช้คู่กับ
ไฟเลี้ยง
24V DC
ขนาดหน้าจอ
4.3 นิ้ว
Digital Input
8 จุด
Digital Output
8 จุด (Relay)
ชนิด Output
Relay
ขยาย F Module
มากสุด 2 ตัว
Communication
RS485 PLC, RS485 HMI
ฟังก์ชัน IoT/SCADA
ไม่มี
คู่มือและดาวน์โหลด
เรียนรู้กับสินค้านี้
- วิธีใช้หน้าจอ GT 2-IN-1 HMI เชื่อมต่อ Modbus TCP/IP
- ใช้งาน Real-Time Clock รุ่น GT
- วิธีอ่านค่าอุณหภูมิ Thermocouple ด้วย HMI-PLC 2-in-1
- เริ่มใช้งาน HMI + PLC 2-in-1 แบบรวบรัด
- คู่มือ HMI + PLC 2 in 1
คุณสมบัติเด่น
- หน้าจอ HMI + PLC ในตัวเดียว
- 8 DI + 8 DO (Relay)
- High Speed Input การนับความเร็วสูง 4 Channel
- Output แบบ Relay
- ขยายได้อีก 8 Temperature Input รองรับ Thermocouple/PT100/NI120
- ขยาย I/O ได้อีก 16 จุด
- ไม่ต้องเดินสายเชื่อมต่อ HMI กับ PLC
- ประหยัดพื้นที่ในตู้คอนโทรล
คลิปสอนใช้งาน
รีวิวสินค้า
สำหรับผู้ใช้งานครั้งแรก
Shorts
คลิปสั้น (3)รายละเอียดสินค้า
หน้าจอ 4.3" HMI + PLC 16I/O 8 Input 4 ขา High-speed Counter 8 Relay ใช้สาย USB-C ในการเขียนโปรแกรม
สเปคสินค้า
ไฟเลี้ยง24V DC
ขนาดหน้าจอ4.3 นิ้ว
Digital Input8 จุด
Digital Output8 จุด (Relay)
ชนิด OutputRelay
ขยาย F Moduleมากสุด 2 ตัว
CommunicationRS485 PLC, RS485 HMI
ฟังก์ชัน IoT/SCADAไม่มี
รายละเอียดทางเทคนิค
โครงสร้าง

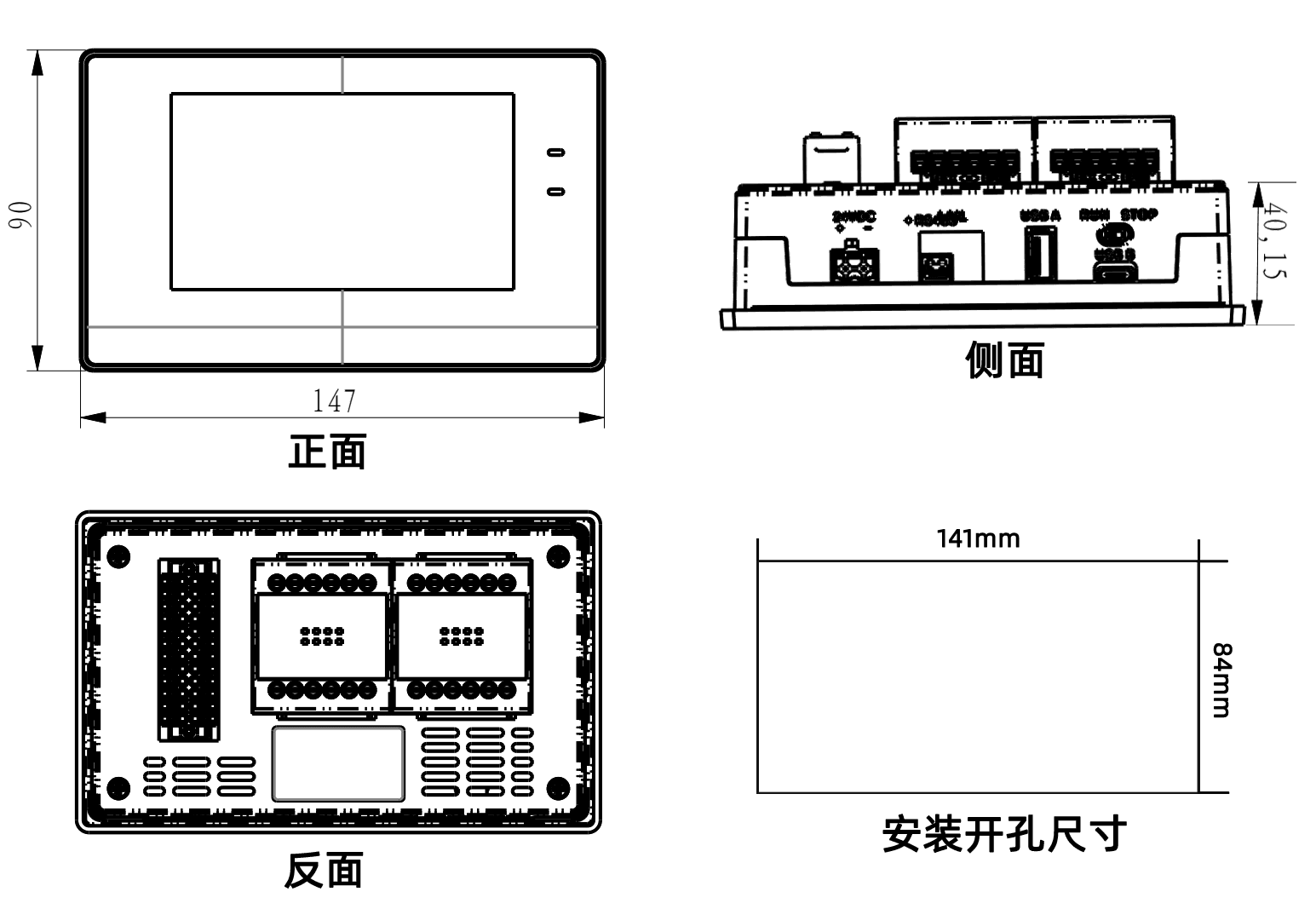

ขนาด (มม.)147 x 90 x 40
ขนาดรูเจาะ (มม.)141 x 84
น้ำหนัก (กรัม)286
วัสดุเปลือกนอกพลาสติกวิศวกรรม ABS + PC
การแสดงผล
ขนาดการแสดงผล4.3 นิ้ว
ความละเอียด (พิกเซล)480 x 272
แผงควบคุม4-Port high precision touch pad
จำนวนเม็ดสีจริง16.77 ล้านสี
ชนิด BacklightLED
Contrast400:1
ความสว่าง (cd/m2)450
Input และ Output
Digital Input8 Input รองรับ 4 ขา High-speed Counter
Digital Output8 Relay Output
Analog Inputไม่มี (สามารถต่อ Extension Module ได้)
Analog Outputไม่มี (สามารถต่อ Extension Module ได้)
พาวเวอร์ซัพพลายและพอร์ตเชื่อมต่อ
พาวเวอร์ซัพพลายDC24V±15%
พอร์ตอนุกรม1 ช่อง RS485 HMI
พอร์ต USB เขียนโปรแกรมUSB Type-C
พอร์ต USB-Aมี
การเชื่อมต่อเน็ตเวิร์ค
พอร์ต Ethernetไม่มี
WiFiไม่มี
4Gไม่มี
สเปคสินค้าและมาตราฐาน
พื้นที่จัดเก็บ128MB DDR3
CPUCortex A7 1GHz Dual Core
การทนแรงดันสูง1000V AC 1 นาที
ระดับไฟฟ้าสถิตClass ±6kV
FCCFCC Class A
มาตราฐาน CEEN55032 และ EN55035
ระดับการป้องกันIP65 (ข้างหน้า)
สภาพแวดล้อมการทำงาน
อุณหภูมิที่รองรับ-20°C~55°C (ไม่มีการแช่แข็ง)
ความชื้นที่รองรับ5~95%RH (ไม่มีการควบแน่น)
การทนการสั่น10～25HZ (ทิศทาง XYZ 2G/30 นาที)
ซอฟต์แวร์
ซอฟต์แวร์SKTool 7.1 และ SamSoar2022
