1. LAD指令选择器
1. LAD指令选择器
通过以下步骤之一，打开指令选择器：
双击LAD编辑器的选择区域。
选中LAD编辑器的选择区域，按下Enter键。

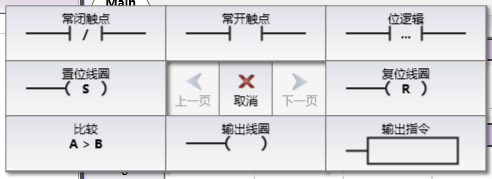

图1 指令选择器
| 按钮 | 执行操作 |
|---|---|
| 上一页 | 进入可供选择组的上一页。 |
| 下一页 | 进入可供选择组的下一页。 |
| 取消 | 退出指令选择器。 |
| 返回 | 返回指令选择器的上一个选择组。 |
| 常闭触点 | 插入一个常闭触点(LDI)指令。 |
| 常开触点 | 插入一个常开触点(LD)指令。 |
| 位逻辑 | 进入位逻辑指令的选择。 |
| 置位线圈 | 插入一个置位线圈(SET)指令。 |
| 复位线圈 | 插入一个复位线圈(RST)指令。 |
| 比较 | 进入比较指令的选择。 |
| 输出线圈 | 插入一个输出线圈(OUT)指令。 |
| 输出指令 | 进入输出指令(方框)的范畴选择。 |
1.1. 位逻辑指令的选择
点击“位逻辑”按钮之后，进入位逻辑(触点)指令的选择。点击其中一个，完成对应指令的插入。

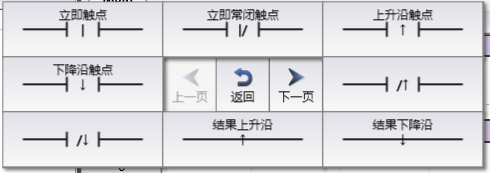

图2 位逻辑选择
1.2. 比较指令的选择
点击“比较”按钮之后，进入比较指令的选择。点击其中一个，完成对应指令的插入。

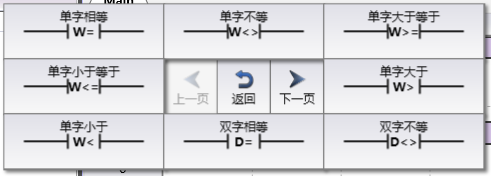

图3 比较指令选择
1.3. 输出指令(方框)的范畴选择
点击“输出指令”按钮之后，还要进一步选择指令范畴。点击其中一个范畴，进入这个范畴内的所有指令。

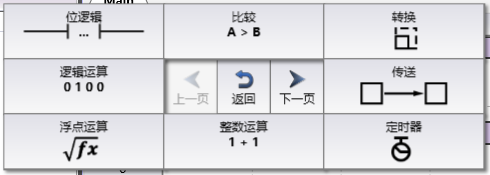

图4 范畴选择
这里假设点击了“逻辑运算”，接下来仅显示逻辑运算的指令。

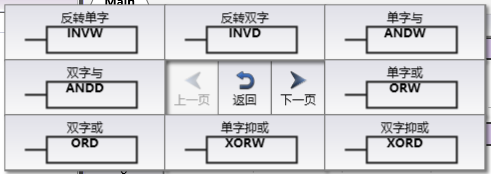

图5 逻辑运算指令选择
1.4. 键盘操作
按下方向键后，在中心的对应方向会出现光标。再按下方向键，可以移动光标。
光标不可以移动到中心按钮处。在左侧按下方向键左翻到上一页，在右侧按下方向键右翻到下一页。
按下Enter键选中这个按钮，按下Esc键推出指令选择器。
